使用說明

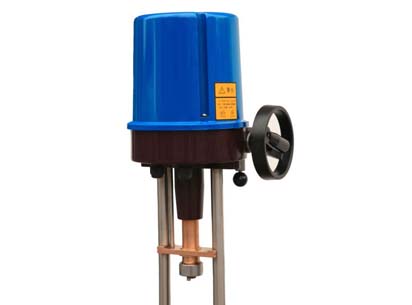

    PSL- □□□…型智能直行程電動執行機構系列產品（見圖1所示），它是電動單元組合儀表DDZ系列中的執行單元產品之一，執行機構與調節閥本體構成電動調節閥， 是工業過程測量和控制的系統中執行調節機構。接收標準4-20mA信號，以單相220VAC電源為動力，采用永磁同步電機為驅動電機，微處理數字控制電路 和機械傳動組合成一種科技創新的智能化儀表，是國家產業政策重點發展的機電儀一體化高科技產品。

    PSL智能直行程電動執行機構能與常規的模擬量儀表配套使用構成自控調節回路，而且還可與HART協議、FF協議現場總線控制系統用作終端執行元件，被廣泛應用于石油、化工、冶金、電站、輕紡、食品、醫藥、飲料等工業部門中。

產品特點

1產品功能

1.1自整定功能：

輸入信號與行程對應關系自適應整定。

 1.2自診斷功能：

當控制過程輸入信號斷線時，具有選擇執行機構輸出保護方式（即執行機構處于全開位置、全關位置、保持位置以及設定位置0-100%）。

1.3組態功能：

條件是與模擬量儀表或上位機配套使用時，就地設定和調整參數。

①  輸入信號設定：電流：4-20mA；分程：4-12;12-20mA；

電壓：0-5V;1-5V。

②死區設定：額定行程的0.5-1.5%范圍內設定。

③限幅設定：輸出上限值及輸下限值設定。

④作用方式設定：執行機構正作用；反作用設定。

⑤特性曲線設定：線性特性；等百分比特性；快開特性；

              用戶要求自定義特性。

⑥功能模塊：附加位置行程開關、加熱電阻器、獨立行程4-20mA變送器、手輪機構、變速機構。

1.4通信功能：

①  具有RS485通信接口，用于設定通信地址，有效范圍0-99，

在同一條通信線路應分別設置一個不同的值，以便相互區別。

②符合HART協議；符合FF協議。

1.5非測量信息管理功能：

①  控制元件出廠編號查詢（四位數）。

②  輸入信號數字濾波設定。DL設定值（0-20之間）越大，輸入信號越穩定。

1.6顯示功能：顯示輸入信號值、位置反饋值、管理信息、專用命令、參數修改級別。

1.7專用命令：參數修改級別專用命令。

2產品特點：

·智能化--以微處理為核心控制器，實現多功能。

·一體化--具有機電儀一體化設計思想，結構合理。

·系列化--執行機構輸出力系列參數；輸入信號系列參數；行程值系列參數可供用戶選用。

·輕量化—產品體積小重量也明顯減小，另外材料采用輕金屬后使執行機構的重量減輕。

·操作便—實現輸入信號與行程關系自整定，大大方便操作人員的煩瑣調試。

主要參數

⑴執行機構應在下列條件下正常工作：

a)溫度：-25℃～75℃；

b)相對濕度：≤95%；

c)大氣壓力：86KPa～106Kpa;

d)周圍環境中無起腐蝕作用的介質。

⑵電源電壓：AC 220V/50Hz。

⑶基本誤差：±0.5%；±1.0%；±1.5%；±2.5%。（以額定行程的百分數表示）。

⑷回   差：≤0.5%；≤1.0%；≤1.5%。（以額定行程的百分數表示）。

⑸死   區：≤0.5%；≤1.5%；≤3.0%。（以輸入信號的百分數表示）。

⑹輸入信號：4-20mA； 4-12；12-20mA;；0-5;1-5V。

⑺輸入阻抗：250Ω/500KΩ。

⑻絕緣電阻：

a）輸入端子與機殼間≥20MΩ。

b）輸入端子與電源端子間≥50MΩ。

c）電源端子與機殼間≥50MΩ執行機構的外形尺寸表1。

⑼絕緣強度：

a)輸入端子與機殼間和輸入端子與電源端子間，試驗電壓與頻率為500V，50Hz。

b)電源端子與機殼間的試驗電壓與頻率為1500V，50Hz。

⑽外型尺寸：執行機構的外形尺寸見圖4和表1所示。

執行機構的外形尺寸表1

PSL智能直行程電動執行機構選型規格表2

訂貨須知

○產品名稱及型號；

○執行機構推力；

○所配調節閥的行程；

○控制方式：比例式；二位式；（包括配用的功能組件）

○電源電壓；

○控制信號；

○執行機構與調節閥過渡法蘭配套與否，如需要，提供調節閥上蓋接口尺寸；

○特殊訂貨，必須提供執行機構的各項參數。

○外型尺寸,如有更改,另行通知主要以實物為主。
